答達大師 2019-02-21 20:03  #1

GL704的RTX顯示卡機種
敗家之眼的LOGO都已經是RGB全彩背光調整了
是怎麼做到的呢
螢幕轉軸的設計和固定是否可靠
讓我們拆機來深度了解看看

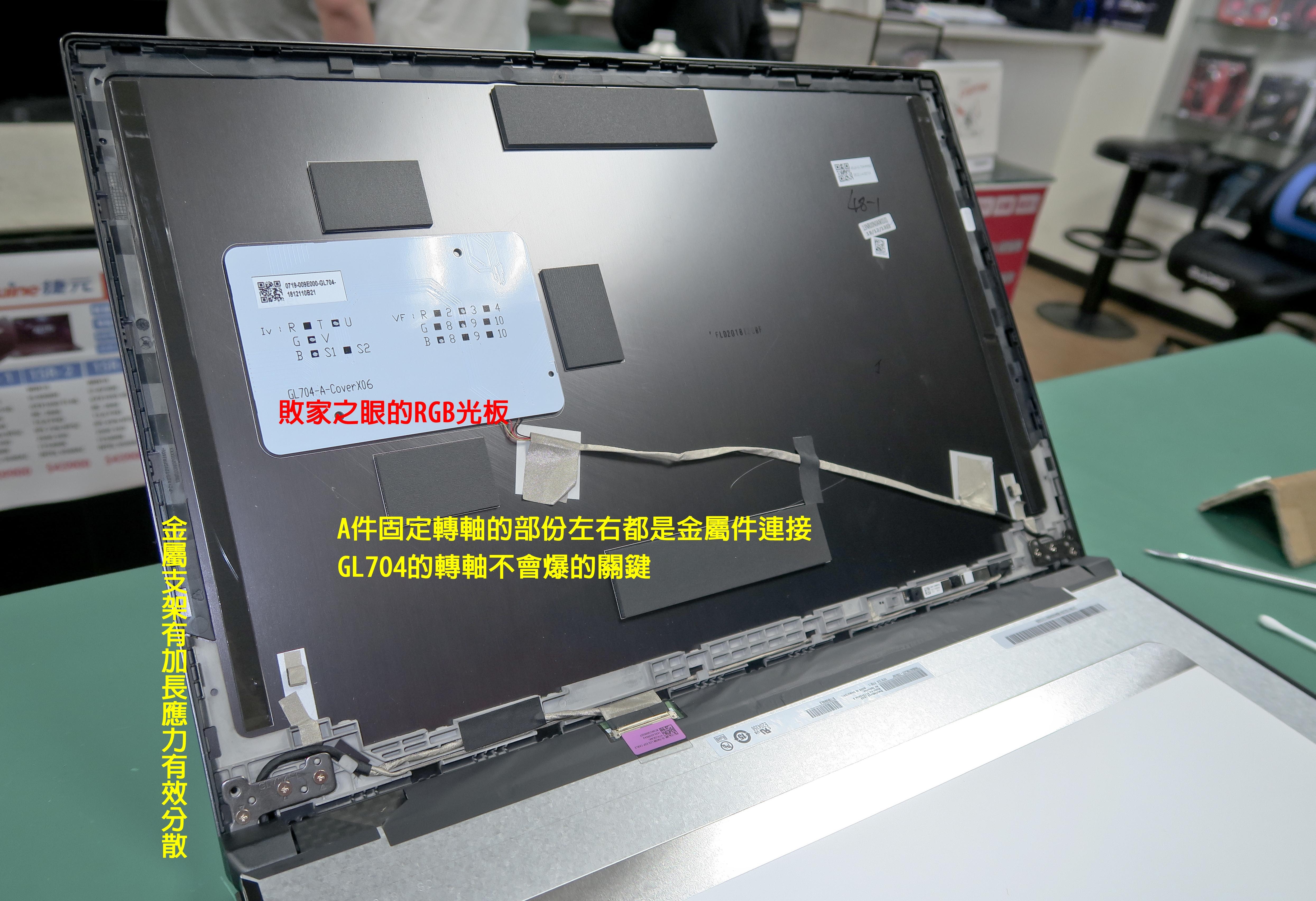

基本上這一張圖就能跟大家說明了
這一台是GL704GV跟GL704GW都是一樣的
RGB是由超薄的RGB燈板控制的
轉軸的部份真的非常的用心
整條的金屬機構件黏合在A件的鋁皮上蓋上面
包含固定螺絲用的也是坎在金屬件內
基本上可以避免塑料脆裂的問題
連通左右的金屬件也能有效避免單邊開蓋的應力問題
左右2邊的金屬件也都有向上拉長可以有效分散開蓋承受的應力
基本上這樣的設計在螢幕面這邊是避免掉了大部份會遇到的問題

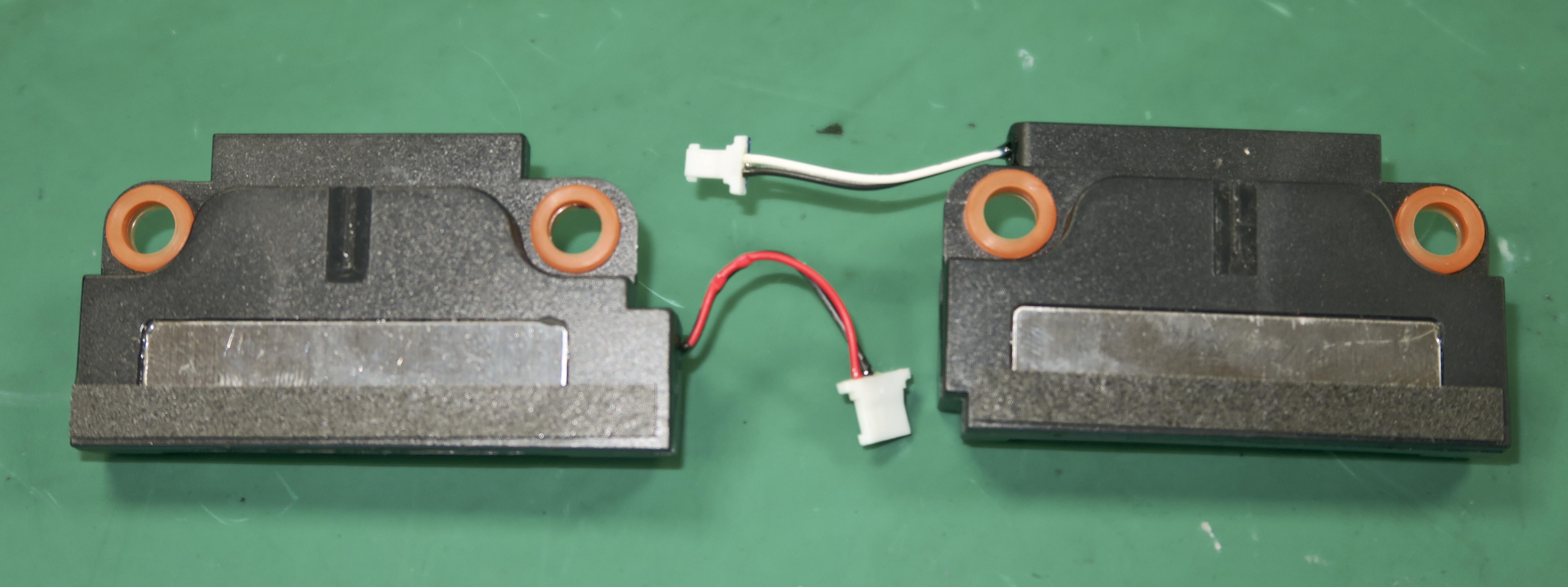

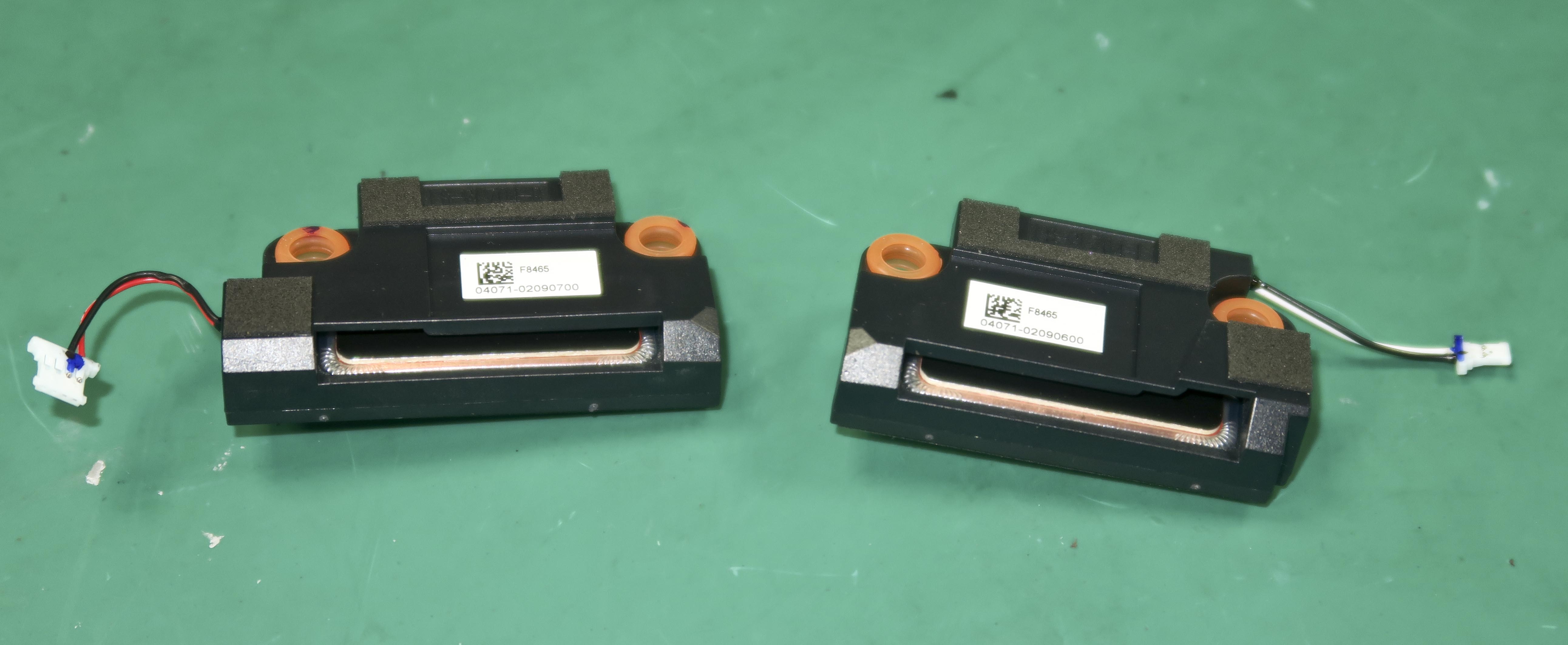

另外也分享一下GL704的喇叭
挺特別的單體設計，應該是金屬震膜的產品
如果有了解這部份的希望可以幫忙說明
因為單體很小共鳴箱設計當然就小了
但是中高音的表現聽起來是還不錯的
音量拉到最大有不會破音
